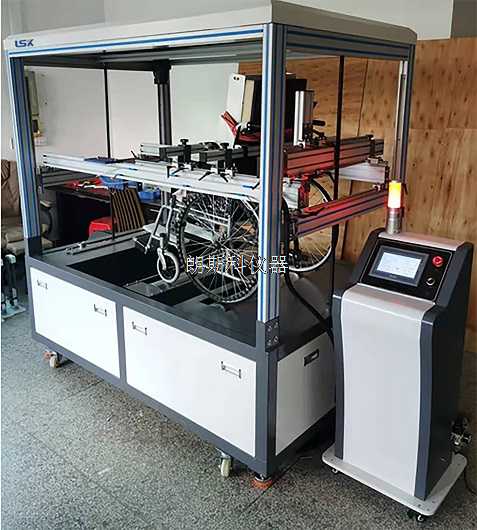

醫用設備越過門檻運動試驗儀

1.符合標準：GB 9706.1-2020醫用電器設備 第一部分 基本安全和基本性能的通用要求試驗裝置根據GB 9706.1-2020第9.4.2.4.3越過門檻試驗等章節而設計

2.標準內容：GB9706.1-2020-9.4.2.4.3越過門檻的運動，重量超過45kg的移動的ME設備應能夠越過10mm的門檻且不應導致失衡。

3.設備用途：用于檢驗移動的ME設備和ME設備的翻越門檻的能力，是否翻越和失衡。

4.引用標準：1.GB9706.1-2020 條款9.4.2.4.3

5.醫用設備越過門檻運動試驗儀性能指標

*5.1樣品移動速度0-1.5m/s可設置，精度0.01m/s

*5.2障礙物高度10mm±1mm/s 棱倒角R2,截面寬度80mm硬木板或金屬板，長度1.2米

*5.3推力行程400mm

5.4設備供電：220VAC 1KW。

5.5試驗裝置成套（用戶需提供ME設備的最大尺寸）

*5.6控制方式：人機界面采用國際知名品牌觸摸屏。界面友好

5.7試驗裝置：（根據用戶ME設備大小而定制）

5.8小車可活動，試驗時與障礙物分別固定

6.配置

6.1工裝：1套鋁型材、鋁合金、硬木、水泥板（實木板）、不銹鋼、滾輪、尼龍等

*6.2伺服電機/滾珠絲桿/控制箱/控制電路/軟件:各1套

*6.3控制PLC/真彩觸摸屏:國際知名品牌各1套
